Bâtiment de fabrication de sable pneumatique sans écran
  • Bâtiment de fabrication de sable pneumatique sans écran

Bâtiment de fabrication de sable pneumatique sans écran

L'usine de fabrication de sable sec à réaction d'air sans tamis AF, développée par la société Jiangsu Jinengda, utilise des principes aérodynamiques et combine la technologie de polarisation dispersée pour créer un nouveau type de système de sable fabriqué. Son équipement de production de base comprend une machine de façonnage et un classificateur pneumatique de sable et de gravier à séparation d'air AF. Il comprend un alimentateur, un mélangeur humide, un dépoussiéreur, un collecteur de boue et de poudre et un système de contrôle intelligent. Ce système de contrôle en boucle fermée utilise l'ajustement du module de finesse en ligne comme technologie de base. Cette usine est actuellement disponible avec différentes capacités de production : 1000 t/h, 750 t/h, 500 t/h, 350 t/h, 250 t/h et 150 t/h. Il peut transformer non seulement des roches et des cailloux naturels extraits artificiellement, mais également des résidus à forte teneur en boue et en eau en sable manufacturé haute performance. Cette ligne de production de sable manufacturé haut de gamme offre une capacité de production élevée, des performances fiables, une efficacité énergétique accrue et une performance environnementale améliorée.

envoyer une demande
PRÉCV：Aucun article précédentSUIV：Aucun article suivant
Product AdvantagesWorking PrincipleTechnical Specifications

Avantages du produit

  1. Grande capacité de traitement, avec une capacité de production de sable allant jusqu'à 1 000 tonnes/heure.
  2. Haute adaptabilité, capable de traiter des résidus, des déchets et des déchets industriels à forte teneur en humidité et en boue.
  3. Faibles vibrations, performances fiables.
  4. Équipement centralisé, faible encombrement et plus respectueux de l'environnement.
  5. Faible investissement, avantages économiques élevés.

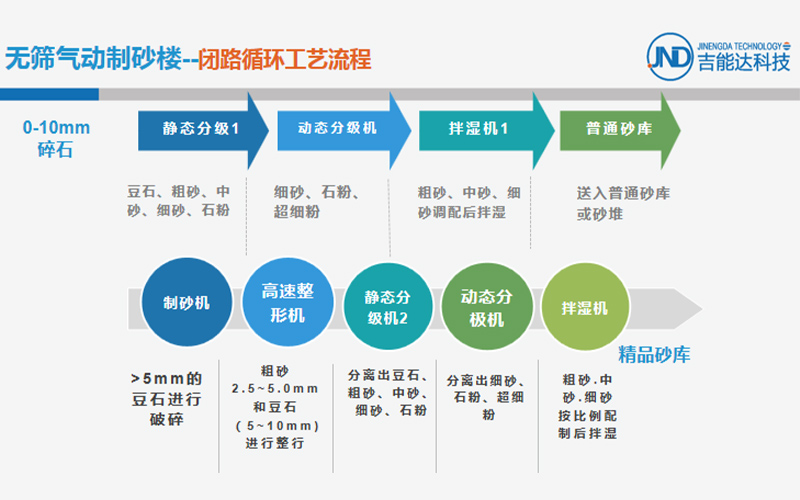

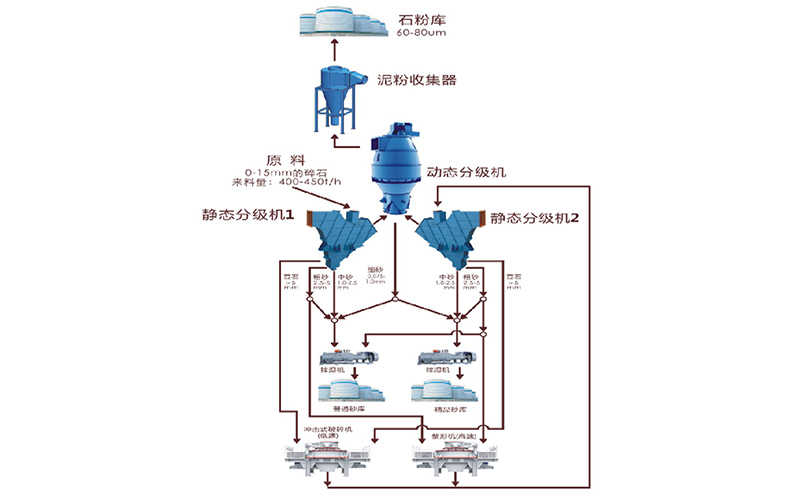

Principe de fonctionnement

  1. La technologie de classement pneumatique sans tamis remplace les tamis vibrants de petit diamètre de 2,5 mm et 1,25 mm, combinant dépoussiérage et classement en une seule fois pour une efficacité élevée.
  2. La vitesse du rotor et le volume d'air réglables séparent cinq tailles de particules : 0-0,075, 0,075-0,63, 0,63-1,18, 1,18-2,36, 2,36-4,75 et >4,75.
  3. L'alimentateur en cascade contrôle avec précision le rapport entre l'alimentation centrale et l'alimentation en cascade, ajustant la forme du sable et du gravier et contrôlant la teneur en fines.
  4. La machine de façonnage à grande vitesse produit des particules cubiques de sable et de gravier à faible teneur en flocons, ce qui donne une excellente forme aux particules.
  5. Le contrôleur de nivellement permet un mélange en ligne de sable et de gravier avec n'importe quel module de gradation et de finesse souhaité.

Spécifications techniques
Technologie de dépoussiérage à sac à impulsions à boîte à air JQM-N × 32 (64)

Paramètre technique Modèle JQM3×32 - UNE JQM4×32 - UNE JQM5×32 - UNE JQM6×32 - UNE JQM4×32 - UNE JQM5×32 - UNE JQM6×32 - UNE JQM7×32 - UNE JQM8×32 - UNE
Volume d'air de traitement (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Vitesse de filtrage (m/min) 1,0 - 2,0}
Surface totale du filtre (m²) 93 124 155 186 248 310 372 434 496
Nombre d'unités de dépoussiérage 3 4 5 6 4 5 6 7 8
Nombre total de sacs filtrants 96 128 160 192 256 320 384 448 512
Résistance du collecteur de poussière (Pa) 1470 - 1770
Concentration de poussière de gaz d'entrée (g/Nm³) <1000
Concentration de poussière de gaz de sortie (g/Nm³) <0,05
Efficacité de dépoussiérage (%) 99,5 - 99,999
Pression (Pa) Nettoyage de la poussière à air comprimé (5 - 7)×10⁵
Consommation (Nm³/min) Nettoyage de la poussière à air comprimé 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Nombre (pièces) Valve d'impulsion électromagnétique 3 4 5 6 4 5 6 7 8
Spécification (pouces) Valve d'impulsion électromagnétique 1 1/2" 2 1/2"
Quantité (pièces) Soupape de levage 3 4 5 6 4 5 6 7 8
Spécification Soupape de décharge de cendres 300 × 300 mm, puissance du moteur 1,1 kW
Spécification Convoyeur à vis Φ315mm
Puissance du moteur réducteur Convoyeur à vis 2,2 kW
Contrôleur de programme de nettoyage de la poussière Les tensions d'entrée et de sortie sont toutes deux de 220 V, les contrôleurs sont fournis par les fabricants en tant que pièces correspondantes.
Spécification du sac filtrant Φ130 × 2450 mm
Zone de la couche d'isolation 26.5 34 41 48.5 70 94 118 142 176

Tableau des performances techniques du collecteur de poussière à sac d'impulsion de boîte à air JQM-N × 96

Paramètre technique Modèle JQM3×32 - UNE JQM4×32 - UNE JQM5×32 - UNE JQM6×32 - UNE JQM4×32 - UNE JQM5×32 - UNE JQM6×32 - UNE JQM7×32 - UNE JQM8×32 - UNE
Volume d'air de traitement (m³/h) 6900 8930 11200 13390 17800 22300 26700 31200 35700
Vitesse de filtrage (m/min) 1,0 - 2,0
Surface totale du filtre (m²) 93 124 155 186 248 310 372 434 496
Nombre d'unités de dépoussiérage 3 4 5 6 4 5 6 7 8
Nombre total de sacs filtrants 96 128 160 192 256 320 384 448 512
Résistance du collecteur de poussière (Pa) 1470 - 1770
Concentration de poussière de gaz d'entrée (g/Nm³) <1000
Concentration de poussière de gaz de sortie (g/Nm³) <0,05
Efficacité de dépoussiérage (%) 99,5 - 99,999
Pression (Pa) Nettoyage de la poussière à air comprimé (5 - 7)×10⁵
Consommation (Nm³/min) Nettoyage de la poussière à air comprimé 0.27 0.37 0.46 0.55 1.2 1.5 1.8 2.1 2.4
Nombre (pièces) Valve d'impulsion électromagnétique 3 4 5 6 4 5 6 7 8
Spécification (pouces) Valve d'impulsion électromagnétique 1 1/2" 2 1/2"
Quantité (pièces) Soupape de levage 3 4 5 6 4 5 6 7 8
Spécification Soupape de décharge de cendres 300 × 300 mm, puissance du moteur 1,1 kW
Spécification Convoyeur à vis Φ315mm
Puissance du moteur réducteur Convoyeur à vis 2,2 kW
Contrôleur de programme de nettoyage de la poussière Les tensions d'entrée et de sortie sont toutes deux de 220 V, les contrôleurs sont fournis par les fabricants en tant que pièces correspondantes.
Spécification du sac filtrant Φ130 × 2450 mm}
Zone de la couche d'isolation 26.5 34 41 48.5 70 94 118 142 176

Tableau des performances techniques du collecteur de poussière de sac d'impulsion de boîte à air JQM-N × 128

Paramètre technique Modèle JQM6×128 - UNE JQM9×128 - UNE JQM10×128 - UNE JQM12×128 - UNE JQM14×128 - UNE JQM16×128 - UNE JQM18×128 - B JQM20×128 - B JQM22×128 - B JQM24×128 - B JQM24×128 - B JQM28×128 - B
Volume d'air de traitement (m³/h) 67300 100900 112100 134600 157000 179400 201900 224300 247600 269100 291600 314000
Vitesse de filtrage (m/min) 1,0 - 2,0
Surface totale du filtre (m²) 935 1402 1558 1869 2181 2492 2804 3115 3427 3738 4050 4361
Nombre d'unités de dépoussiérage 6 9 10 12 14 16 18 20 22 24 26 28
Nombre total de sacs filtrants 768 1152 1280 1530 1792 2048 2304 2560 2816 3072 3328 3584
Résistance du collecteur de poussière (Pa) 1470 - 1770
Concentration de poussière de gaz d'entrée (g/Nm³) <1300
Concentration de poussière de gaz de sortie (g/Nm³) <0,05
Efficacité de dépoussiérage (%) 99,5 - 99,999
Pression (Pa) Nettoyage de la poussière à air comprimé (5 - 7)×10⁵
Consommation d'air (m³/min) Nettoyage de la poussière à air comprimé 3.6 5.4 6 7 8.3 9.5 10.7 12 13.1 14.3 15.5 16.7
Nombre (pièces) Valve d'impulsion électromagnétique 12 18 20 24 28 32 36 40 44 48 52 56
Spécification (pouces) Valve d'impulsion électromagnétique 2 1/2"
Quantité (pièces) Soupape de levage 6 9 10 12 14 16 18 20 22 24 26 28
Spécification Soupape de décharge de cendres 400 × 400 mm, puissance du moteur 2,2 kW
Spécification Convoyeur à vis Φ400mm Φ400mm
Puissance du moteur réducteur Convoyeur à vis 5,5 kW 5,5 kW
Convoyeur d'air Si la concentration de poussière du gaz d'entrée est supérieure à 700 g/Nm³, utilisez des dépoussiéreurs avec des auges inclinées à l'air ou des convoyeurs à vis plus grands - spécifications
Contrôleur de programme de nettoyage de la poussière Les tensions d'entrée et de sortie sont toutes deux de 220 V, les contrôleurs sont fournis par les fabricants en tant que pièces correspondantes.
Spécification du sac filtrant Φ130×3060mm
Zone de la couche d'isolation 125 196 205 223 247 262 277 292 307 322 337 352
