Wholesale Broyeur à jet à lit fluidisé
Accueil / Équipement / Équipement de poudre ultrafine / Broyeur à jet à lit fluidisé
Broyeur à jet à lit fluidisé
  • Broyeur à jet à lit fluidisé

Broyeur à jet à lit fluidisé

Taille des particules du produit : D50 réglable entre 1 et 45 μm.
Capacité de production : 0,1-10 t/h

Caractéristiques : Après refroidissement, filtrage et séchage, l'air comprimé est injecté par des buses dans un flux supersonique dans la chambre de broyage. La différence de pression fluidise le matériau et le matériau accéléré converge à l'intersection de plusieurs buses, générant un impact, une collision, une friction et un cisaillement intenses, entraînant une réduction de la taille des particules ultrafines. Le processus de broyage repose sur les propres collisions du matériau, ce qui rend l'équipement résistant à l'usure et produit des produits de haute pureté. Il s'agit d'un broyage à basse température, sans fluide, et une protection contre les gaz inertes peut être utilisée pendant le processus.

Industries applicables : produits chimiques fins, aliments, produits pharmaceutiques, minéraux et autres industries. Particulièrement adapté au broyage de matériaux de haute dureté, de haute pureté et à haute valeur ajoutée, en particulier les matériaux sensibles à la chaleur, à bas point de fusion et contenant du sucre.

envoyer une demande
PRÉCV：Classificateur d'airSUIV：Broyeur à jet de disque
Product AdvantagesWorking PrincipleTechnical Specifications

Avantages du produit

  1. Plage de granulométrie (D50) : 1 à 45 microns, avec une excellente sphéricité et une distribution granulométrique étroite.
  2. Le processus de pulvérisation est réalisé par la collision des matériaux eux-mêmes, ce qui entraîne un broyage entièrement autogène, une pureté élevée du produit et une usure minimale de l'équipement.
  3. La pulvérisation sans support à température constante ou basse est particulièrement adaptée à la pulvérisation de matériaux sensibles à la chaleur, à bas point de fusion, contenant du sucre et volatils.
  4. Convient à la pulvérisation à sec de divers matériaux avec une dureté Mohs de 9 ou moins, en particulier pour la pulvérisation de matériaux de haute dureté, de haute pureté et à haute valeur ajoutée.
  5. L'ensemble du système est doté d'une pulvérisation fermée, ce qui entraîne de faibles niveaux de poussière et de bruit, garantissant ainsi un processus de production propre et respectueux de l'environnement.
  6. La vitesse du rotor du classificateur est contrôlée à fréquence variable, ce qui facilite un ajustement flexible de la distribution granulométrique.
  7. Le système de contrôle est programmable et facile à utiliser.
  8. La conception antidéflagrante en option et évolutive vers un système de circulation d'azote répond aux exigences de pulvérisation ultrafine des matériaux inflammables, explosifs et oxydables.

Principe de fonctionnement

Le broyeur à flux d'air, associé à un séparateur cyclone, un dépoussiéreur et un ventilateur à tirage induit, forme un système de pulvérisation complet. Après avoir été filtré et séché, l'air comprimé est injecté à grande vitesse dans la chambre de pulvérisation via une buse Laval. À l’intersection de plusieurs flux d’air à haute pression, le matériau est pulvérisé à plusieurs reprises par collision, friction et cisaillement. Poussé par l'aspiration du ventilateur, le matériau pulvérisé est transporté le long du flux d'air ascendant jusqu'à la zone de classification. La puissante force centrifuge générée par la turbine de classification rotative à grande vitesse sépare les matériaux grossiers et fins. Les particules fines qui répondent à la taille de particule requise passent à travers la roue de classification et sont collectées dans le séparateur à cyclone et le dépoussiéreur, tandis que les particules grossières descendent vers la zone de pulvérisation pour une pulvérisation ultérieure.

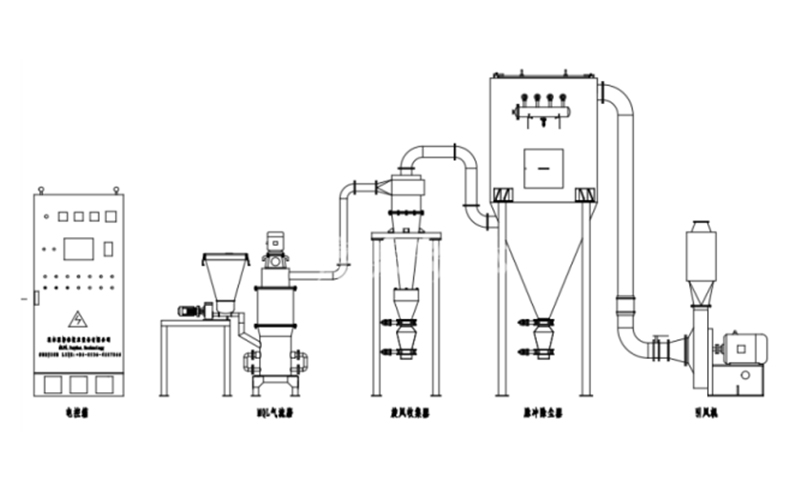

Organigramme du processus :

Spécifications techniques

Type horizontal

Paramètre/Spécification KQW03 KQW06 KQW10 KQW20 KQW40 KQW60 KQW120
Taille des particules d'alimentation (mm) <3 <3 <3 <3 <3 <3 <3
Finesse du produit (d57 μm) 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45
Capacité de production (kg/h) 2 - 30 30 - 200 50 - 500 100 - 1000 200 - 2500 500 - 3500 800 - 7500
Consommation d'air (m³/min) 3 6 10 20 40 60 120
Pression atmosphérique (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Puissance installée (kw) 21 42 85 147 282 415 800

Type vertical

Paramètre/Spécification MQL03 MQL06 MQL10 MQL20 MQL40 MQL60 MQL120
Taille des particules d'alimentation (mm) <3 <3 <3 <3 <3 <3 <3
Finesse du produit (d57 μm) 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45 2 - 45
Capacité de production (kg/h) 2 - 30 30 - 200 50 - 500 100 - 1000 200 - 2500 500 - 3500 800 - 7500
Consommation d'air (m³/min) 3 6 10 20 40 60 120
Pression atmosphérique (MPa) 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85 0,7 - 0,85
Puissance installée (kw) 21 42 85 147 282 415 800
