Guide de sélection des fraiseuses fines : types, finesse et coût par tonne

Si vous spécifiez un fraiseuse fine , commencez par la réponse la plus courte possible : choisissez le type de broyeur en fonction de la dureté du matériau et de la taille des particules cible, puis comparez la puissance installée par tonne, le coût d'usure par tonne et la stabilité du produit après des milliers d'heures de fonctionnement. Un broyeur qui atteint l'objectif lors d'un test en laboratoire mais qui dérive de 15 µm hors de portée deux mois après le début de la production n'est pas une solution, c'est un projet de maintenance.

Le broyage fin signifie généralement réduire le matériau à une taille maximale (d97) d'environ 10 µm à 45 µm, tandis que le broyage ultrafin pousse en dessous de 10 µm. Les deux sont régis par une règle : c’est le classificateur, et non le rotor, qui décide de la poudre finale. Depuis 2002, Jiangsu JND Environmental & Energy Technology conçoit et fabrique des équipements de broyage, de classification et de contrôle des poussières pour les industries de l'énergie, de la chimie, du ciment et de l'acier. Ce guide couvre les types de machines, la correspondance des matériaux, les spécifications à comparer et les coûts de fonctionnement que la plupart des acheteurs sous-estiment.

Ce que fait une fraiseuse fine dans la chaîne de production

L'écrasement s'arrête au millimètre près ; le broyage fin commence là. Une fraiseuse fine prend une alimentation généralement inférieure à 10 mm et la convertit en une poudre contrôlée, tandis qu'un classificateur interne ou externe renvoie les particules surdimensionnées vers la zone de broyage. Le circuit compte plus que la machine unique, car un broyeur sans classification efficace doit broyer excessivement une partie du matériau pour répondre aux spécifications sur l'extrémité grossière, et le surbroyage est un pur gaspillage d'énergie.

Les frontières entre les étapes sont pratiques plutôt que théoriques. Si votre produit est une charge à d97 40 µm, vous n'avez pas besoin de jet milling. S'il s'agit d'un matériau de batterie à d50 3 µm, un broyeur de classification d'air aura à lui seul du mal à l'atteindre de manière économique.

Les principaux types de fraiseuses fines et comment elles broyent

Quatre familles couvrent la plupart des tâches de broyage fin dans les domaines des minéraux, des produits chimiques, du ciment et des centrales électriques, et chacune a une structure de coûts différente et une tolérance différente pour les matériaux durs, abrasifs ou sensibles à la chaleur.

Broyeurs de classification d'air : broyage par impact avec un classificateur intégré

Un rotor à grande vitesse, généralement avec des vitesses de pointe de 80 à 120 m/s, projette le matériau contre une doublure d'usure tandis qu'un classificateur dynamique intégré rejette les grosses particules dans la zone de broyage. Les produits typiques vont de d97 10 µm à 45 µm, et le point de coupe peut être ajusté par la vitesse du classificateur sans arrêter le broyeur. Ces machines traitent des minéraux moyennement durs tels que le calcaire, la calcite et le talc, et constituent souvent la solution mono-machine la plus économique.

Moulin de classification de l'air Taille des particules du produit : D50 réglable entre 1,5 et 45 μm. Voir le produit →

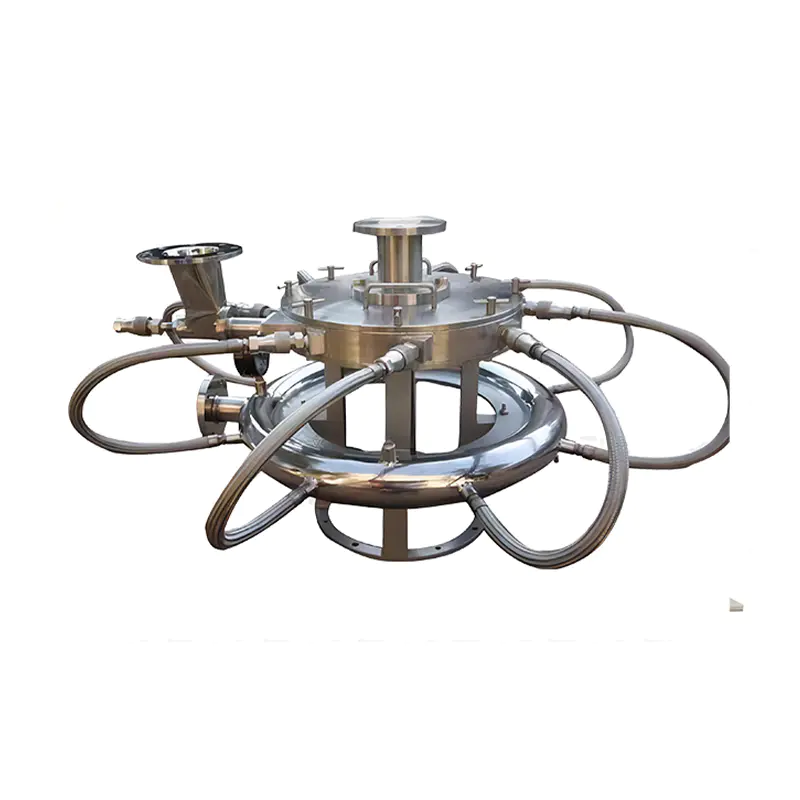

Broyeurs à jet : lit fluidisé, jet à disque et cinétique à vapeur

Les broyeurs à jet accélèrent les particules avec de l'air comprimé ou de la vapeur surchauffée jusqu'à ce qu'elles se fracturent sous l'impact, sans agent de broyage et donc presque sans contamination. Les broyeurs à jet à lit fluidisé et les broyeurs à jet à disque atteignent des valeurs d50 de 1 à 5 µm, c'est pourquoi les produits chimiques de haute pureté et les matériaux de batterie en dépendent. Le compromis est énergétique : le broyage à jet d'air comprimé peut consommer plusieurs centaines de kWh par tonne, tandis que les broyeurs cinétiques à vapeur réduisent considérablement ce chiffre à des capacités plus élevées.

Broyeur à jet à lit fluidisé Taille des particules du produit : D50 réglable entre 1 et 45 μm. Capacité de production : 0,1-10 t/h Voir le produit →

Broyeurs à médias : circuits vibrants, agités et à boulets

Lorsque le matériau est dur (Mohs 6-7 et plus) ou que la cible est inférieure à 10 µm, les broyeurs à médias prennent le relais. Les broyeurs vibrants secouent une chambre chargée de médias de broyage à haute fréquence et atteignent des tailles fines avec un encombrement plus petit qu'un broyeur à boulets de capacité égale. Les lignes de production de broyeurs à boulets et de classificateurs restent la bête de somme pour les gros tonnages : alimentation inférieure à 20 mm, produit autour de d97 10-45 µm et capacités de quelques tonnes à bien au-dessus de 100 tonnes par heure.

Broyeurs à rotor, à marteaux et à broches pour une alimentation plus douce

Pour les matériaux plus mous ou fibreux, les broyeurs à marteaux, les broyeurs à disques à broches et les broyeurs à rotor pour pulvérisation offrent un débit élevé à d97 30-150 µm. Les broyeurs à rotor configurés pour le séchage et la désintégration combinent le broyage et l'élimination de l'humidité, ce qui est utile lorsque l'humidité de surface aveuglerait autrement le classificateur.

Faire correspondre le moulin à votre matériau

La sélection du broyeur échoue le plus souvent parce qu'une propriété matérielle a été ignorée. Cinq questions règlent la plupart des cas :

• Dureté (Mohs). En dessous de 3-4, un broyeur à air ou un broyeur à rotor suffit généralement ; au dessus de 6, prévoir des broyeurs à média ou des circuits revêtus de céramique.
• Nourrir l'humidité. Au-dessus de 2 à 3 % d'humidité en surface, les classificateurs commencent à devenir aveugles, alors ajoutez une étape de séchage ou choisissez un broyeur qui sèche pendant qu'il broie.
• Taille des particules cible. d97 45 µm et d50 3 µm sont des projets différents avec des coûts d'investissement et d'énergie différents.
• Tolérance aux contaminations. Les pigments, les additifs alimentaires et les matériaux pour batteries nécessitent généralement des broyeurs à jet ou des supports recouverts de céramique.
• Abrasivité. Les aliments très abrasifs usent rapidement les pointes du rotor, alors spécifiez du carbure de tungstène ou de la céramique là où cela est important.

En règle générale, adaptez le broyeur aux conditions les plus dures et les plus humides auxquelles vous vous attendez en fonctionnement normal, et non au meilleur échantillon reçu par votre fournisseur.

Pourquoi un broyeur et un classificateur en boucle fermée surpassent le broyage

De nombreuses usines tentent d'atteindre des spécifications plus fines en ralentissant l'alimentation ou en faisant fonctionner le broyeur plus longtemps. Cette approche augmente généralement l’énergie spécifique de 20 à 40 % tout en produisant un produit instable. La meilleure solution est un circuit fermé, où le point de coupure du classificateur est fixé par les spécifications et la fraction grossière est recyclée vers le broyeur.

Une ligne de production de broyeur à boulets et de classificateur montre clairement la logique : le broyeur effectue la réduction granulométrique en vrac, le classificateur prend la responsabilité de la distribution granulométrique finale et une charge en circulation de 200 à 300 % maintient le broyeur plein sans surbroyage. Le classificateur pouvant être ajusté indépendamment, vous pouvez passer du d97 45 µm au d97 20 µm en modifiant les paramètres au lieu de reconstruire l'installation.

Ligne de production de broyeurs à boulets et de classificateurs Taille des particules du produit : D50 varie de 1 à 45 μm. Voir le produit →

Deux chiffres indiquent si un circuit est bien adapté : la charge en circulation, où trop peu prive le broyeur et trop d'énergie en boucle, et la quantité de matériau fini sortant avec le flux de retour grossier.

Des spécifications qui déterminent votre retour sur investissement

Les citations sont rarement comparables ligne par ligne. La normalisation des chiffres clés par tonne de poudre finie élimine l’essentiel de la confusion.

Demandez des valeurs garanties liées à une méthode de test définie, telle que la diffraction laser avec dispersion sèche, ainsi qu'à une taille d'alimentation et une humidité indiquées. Une garantie de titre sans ces conditions n’est pas une garantie.

Énergie, pièces d’usure et maintenance : le coût réel de la tonne

Sur la plupart des installations de broyage fin, l'électricité représente 40 à 70 % des coûts d'exploitation, les pièces d'usure 10 à 25 % et la main d'œuvre le reste. Ce rapport explique pourquoi un broyeur moins cher équipé d'un classificateur de coupe grossière finit souvent par être plus cher : un broyage excessif peut ajouter 15-25 kWh par tonne de poudre finie.

La durée de vie des pièces d’usure varie considérablement en fonction de l’abrasivité. Sur les minéraux moyennement durs, les pointes de rotor et les lames de classificateur à haute teneur en chrome durent généralement 3 à 12 mois ; sur quartz ou laitier, prévoir des intervalles plus courts et conserver un jeu de rechange sur place. Le remplacement de la lame et du revêtement prend généralement une seule équipe lorsque la machine est conçue pour un bon accès. Vérifiez donc que la chambre de broyage s'ouvre sans démonter la transmission.

Tests, mise en service et sécurité contre la poussière

Avant d'engager des capitaux, effectuez un test d'échantillon sur 20 à 50 kg de votre propre matériau, et non sur un échantillon de référence provenant d'une autre usine. Un protocole de test pratique ressemble à ceci :

1. Envoyer un échantillon représentatif avec sa teneur en humidité et son origine enregistrées.
2. Demander au moins trois points de test autour de la finesse cible, avec une énergie spécifique mesurée.
3. Vérifier la distribution granulométrique par diffraction laser et vérifier la présence d'agglomération ou de revêtement classificateur.
4. Enregistrez l’augmentation de la température et tout changement dans la couleur ou la composition chimique du produit.
5. Confirmez les conditions de garantie : taille des aliments, humidité des aliments et méthode de mesure.

La mise en service suit la même discipline. Alimentez le broyeur régulièrement, réglez le classificateur selon les spécifications plutôt que sur la coupe la plus fine possible et connectez le dépoussiéreur avant que la première tonne ne soit broyée. Les poudres fines se comportent comme des liquides ; si le système de collecte est sous-dimensionné, le produit finit sur le sol et dans les sacs filtrants plutôt que dans le silo. Pour les poussières combustibles, examinez les options de ventilation, de mise à la terre et de gaz inerte avec votre équipe de sécurité avant le démarrage.

Préparation des récompenses de fraisage fin. Corrigez les spécifications, adaptez la machine au matériau et comparez l'énergie et le coût d'usure par tonne au lieu de la taille du moteur. C’est la différence entre un moulin qui s’amortit tout seul et celui qui continue d’apparaître dans votre budget d’entretien.
